TDF 系列 三角形弹片
图纸
实体
产品清单
产品清单 [荷重 ]
| A 直径 (mm) | 型号 | 材料 | 材料厚度 (mm) | 荷重 (g) | C 高度 (mm) |
|---|---|---|---|---|---|
| 4 | 4-TDF-160 | 不锈钢 | 0.06 | 160 | 1a292a287f2929 |
| 5 | 5-TDF-160 | 不锈钢 | 0.06 | 160 | 5e6d6e6c3b6d6a6d6d |
| 5 | 5-TDF-160(CHIS) | 不锈钢 | 0.06 | 160 | 271417154214131414 |
| 5 | SG5-TDF-200 | 单面镀金 | 0.06 | 200 | 427172702771767176 |
| 5 | 5-TDF-200 | 不锈钢 | 0.06 | 200 | 330003015600070005 |
| 5 | DN5-TDF-300 | 双面镀镍 | 0.06 | 300 | 1e2d2e2c7b2d2a2d27 |
| 5 | 5-TDF-300 | 不锈钢 | 0.06 | 300 | 182b282a7d2b2d |
| 6 | 6-TDF-180 | 不锈钢 | 0.06 | 180 | 5d6e6d6f386e696e68 |
| 6 | 6-TDF-200 | 不锈钢 | 0.06 | 200 | 5c6f6c6e396f686f64 |
| 6 | 6-TDF-280 | 不锈钢 | 0.08 | 280 | 0c3f3c3e693f393f3e |
| 6 | DN6-TDF-300 | 双面镀镍 | 0.08 | 300 | 281b181a4d1b1d |
| 6 | SG6-TDF-300 | 单面镀金 | 0.08 | 300 | 625152500751575150 |
| 6 | 6-TDF-300 | 不锈钢 | 0.08 | 300 | 635053510650565051 |
| 6 | 6-TDF-350 | 不锈钢 | 0.08 | 350 | 1e2d2e2c7b2d2b2d2a |
| 6 | SG6-TDF-400 | 单面镀金 | 0.08 | 400 | 54676466316761676c |
| 6 | 6-TDF-400 | 不锈钢 | 0.08 | 400 | 3d0e0d0f580e080e0a |
| 6 | A6-TDF-400 | 不锈钢 | 0.08 | 450 | 1e2d2e2c7b2d2b2d26 |
| 6 | 6-TDF-500 | 不锈钢 | 0.08 | 500 | 5f6c6f6d3a6c6a6c68 |
| 7 | DN7-TDF-120 | 双面镀镍 | 0.08 | 120 | 3a090a085f09090903 |
| 7 | 7-TDF-120 | 不锈钢 | 0.06 | 120 | 201310124513131319 |
| 7 | 7-TDF-200 | 不锈钢 | 0.08 | 200 | 1b282b297e282f282e |
| 7 | 7-TDF-230 | 不锈钢 | 0.08 | 230 | 1a292a287f292e292d |
| 7 | 7-TDF-280 | 不锈钢 | 0.08 | 280 | 5b686b693e686f6863 |
| 7 | DN7-TDF-300 | 双面镀镍 | 0.08 | 300 | 2f1c1f1d4a1c1b1c16 |
| 7 | 7-TDF-300 | 不锈钢 | 0.08 | 300 | 27141715421412 |
| 7 | 7-TDF-350 | 不锈钢 | 0.08 | 350 | 615251530452545254 |
| 7 | SG7-TDF-400 | 单面镀金 | 0.08 | 400 | 5c6f6c6e396f6a |
| 7 | 7-TDF-400 | 不锈钢 | 0.08 | 400 | 5d6e6d6f386e686e65 |
| 7 | 7-TDF-500 | 不锈钢 | 0.08 | 500 | 390a090b5c0a0c0a01 |
| 8 | 8-TDF-230 | 不锈钢 | 0.08 | 230 | 251615174016101611 |
| 8 | 8-TDF-240 | 不锈钢 | 0.08 | 240 | 1b282b297e282e2829 |
| 8 | DN8-TDF-280 | 双面镀镍 | 0.08 | 280 | 477477752274727471 |
| 8 | SG8-TDF-280 | 单面镀金 | 0.08 | 280 | 330003015600060004 |
| 8 | 8-TDF-280 | 不锈钢 | 0.08 | 280 | 271417154214121412 |
| 8 | 8-TDF-300 | 不锈钢 | 0.08 | 300 | 0d3e3d3f683e383e3a |
| 8 | DN8-TDF-350 | 双面镀镍 | 0.08 | 350 | 2b181b194e181e1813 |
| 8 | SG8-TDF-350 | 单面镀金 | 0.08 | 350 | 25161517401610161c |
| 8 | 8-TDF-350 | 不锈钢 | 0.08 | 350 | 0f3c3f3d6a3c3a3c37 |
| 8 | DN8-TDF-400 | 双面镀镍 | 0.08 | 400 | 350605075006030606 |
| 8 | 8-TDF-400 | 不锈钢 | 0.08 | 400 | 3d0e0d0f580e0b0e0e |
| 8 | SG8-TDF-450 | 单面镀金 | 0.08 | 450 | 360506045305000501 |
| 8 | 8-TDF-450 | 不锈钢 | 0.08 | 450 | 1a292a287f292c292f |
| 8 | 8-TDF-550 | 不锈钢 | 0.08 | 550 | 15262527702623262d |
| 9 | DN9-TDF-150 | 双面镀镍 | 0.08 | 150 | 0f3c3f3d6a3c3b3c36 |
| 9 | 9-TDF-150 | 不锈钢 | 0.08 | 150 | 31020103540204 |
| 9 | 9-TDF-200 | 不锈钢 | 0.08 | 200 | 5e6d6e6c3b6d6b |
| 9 | DN9-TDF-240 | 双面镀镍 | 0.08 | 240 | 605350520553555356 |
| 9 | 9-TDF-240 | 不锈钢 | 0.08 | 240 | 152625277026202621 |
| 9 | DN9-TDF-280 | 双面镀镍 | 0.08 | 280 | 51626163346267 |
| 9 | 9-TDF-280 | 不锈钢 | 0.08 | 280 | 4c7f7c7e297f797f75 |
| 9 | SG9-TDF-300 | 单面镀金 | 0.08 | 300 | 24171416411711171d |
| 9 | DN9-TDF-350 | 双面镀镍 | 0.08 | 350 | 4f7c7f7d2a7c79 |
| 9 | 9-TDF-350 | 不锈钢 | 0.08 | 350 | 615251530452575253 |
| 9 | SG9-TDF-450 | 单面镀金 | 0.08 | 450 | 380b080a5d0b0e0b00 |
| 9 | 9-TDF-480 | 不锈钢 | 0.1 | 480 | 380b080a5d0b0e0b0f |
| 10 | 10-TDF-180 | 不锈钢 | 0.08 | 180 | 2b181b194e181e1819 |
| 10 | 10-TDF-240 | 不锈钢 | 0.1 | 240 | 310201035402040202 |
| 10 | DN10-TDF-280 | 双面镀镍 | 0.1 | 280 | 0c3f3c3e693f393f39 |
| 10 | SG10-TDF-280 | 单面镀金 | 0.1 | 280 | 407370722573757378 |
| 10 | 10-TDF-280 | 不锈钢 | 0.1 | 280 | 241714164117111711 |
| 10 | SG10-TDF-300 | 单面镀金 | 0.1 | 300 | 32010200570107010b |
| 10 | DN10-TDF-350 | 双面镀镍 | 0.1 | 350 | 350605075006000602 |
| 10 | SG10-TDF-350 | 单面镀金 | 0.1 | 350 | 1f2c2f2d7a2c29 |
| 10 | 10-TDF-350 | 不锈钢 | 0.1 | 350 | 211211134412141216 |
| 10 | DN10-TDF-400 | 双面镀镍 | 0.1 | 400 | 4a797a782f797c797b |
| 10 | SG10-TDF-400 | 单面镀金 | 0.1 | 400 | 360506045305000505 |
| 10 | 10-TDF-400 | 不锈钢 | 0.1 | 400 | 390a090b5c0a0c0a00 |
| 10 | 10-TDF-450 | 不锈钢 | 0.1 | 450 | 5b686b693e686d6868 |
| 10 | 10-TDF-550 | 不锈钢 | 0.1 | 550 | 390a090b5c0a0e |
| 12 | DN12-TDF-200 | 双面镀镍 | 0.12 | 200 | 291a191b4c1a1f |
| 12 | 12-TDF-200 | 不锈钢 | 0.12 | 200 | 14272426712722 |
| 12 | 12-TDF-240 | 不锈钢 | 0.12 | 240 | 340704065107020705 |
| 12 | DN12-TDF-280 | 双面镀镍 | 0.12 | 280 | 556665673066636667 |
| 12 | 12-TDF-280 | 不锈钢 | 0.12 | 280 | 645754560157525756 |
| 12 | 12-TDF-340 | 不锈钢 | 0.12 | 340 | 132023217620252026 |
| 12 | DN12-TDF-350 | 双面镀镍 | 0.12 | 350 | 192a292b7c2a2f2a2c |
| 12 | 12-TDF-350 | 不锈钢 | 0.12 | 350 | 340704065107020701 |
| 12 | SG12-TDF-400 | 单面镀金 | 0.12 | 400 | 5e6d6e6c3b6d686d69 |
| 12 | 12-TDF-400 | 不锈钢 | 0.12 | 400 | 172427257224212421 |
| 15.2 | DN15.2-TDF-450 | 双面镀镍 | 0.12 | 450 | 467576742375717573 |
产品清单 [荷重 ]
| A 直径 (mm) | 型号 | 材料 | 材料厚度 (mm) | 荷重 (g) | C 高度 (mm) |
|---|---|---|---|---|---|
| 7 | DN7-TDF-120 | 双面镀镍 | 0.08 | 120 | 2a191a184f19191913 |
| 7 | 7-TDF-120 | 不锈钢 | 0.06 | 120 | 2a191a184f19191913 |
产品清单 [荷重 ]
| A 直径 (mm) | 型号 | 材料 | 材料厚度 (mm) | 荷重 (g) | C 高度 (mm) |
|---|---|---|---|---|---|
| 9 | DN9-TDF-150 | 双面镀镍 | 0.08 | 150 | 211211134412151218 |
| 9 | 9-TDF-150 | 不锈钢 | 0.08 | 150 | 1b282b297e282e |
产品清单 [荷重 ]
| A 直径 (mm) | 型号 | 材料 | 材料厚度 (mm) | 荷重 (g) | C 高度 (mm) |
|---|---|---|---|---|---|
| 4 | 4-TDF-160 | 不锈钢 | 0.06 | 160 | 291a191b4c1a1a |
| 5 | 5-TDF-160 | 不锈钢 | 0.06 | 160 | 2f1c1f1d4a1c1b1c1c |
| 5 | 5-TDF-160(CHIS) | 不锈钢 | 0.06 | 160 | 2d1e1d1f481e191e1e |
产品清单 [荷重 ]
| A 直径 (mm) | 型号 | 材料 | 材料厚度 (mm) | 荷重 (g) | C 高度 (mm) |
|---|---|---|---|---|---|
| 6 | 6-TDF-180 | 不锈钢 | 0.06 | 180 | 457675772076717670 |
| 10 | 10-TDF-180 | 不锈钢 | 0.08 | 180 | 1d2e2d2f782e282e2f |
产品清单 [荷重 ]
| A 直径 (mm) | 型号 | 材料 | 材料厚度 (mm) | 荷重 (g) | C 高度 (mm) |
|---|---|---|---|---|---|
| 5 | SG5-TDF-200 | 单面镀金 | 0.06 | 200 | 122122207721262126 |
| 5 | 5-TDF-200 | 不锈钢 | 0.06 | 200 | 201310124513141316 |
| 6 | 6-TDF-200 | 不锈钢 | 0.06 | 200 | 5f6c6f6d3a6c6b6c67 |
| 7 | 7-TDF-200 | 不锈钢 | 0.08 | 200 | 2d1e1d1f481e191e18 |
| 9 | 9-TDF-200 | 不锈钢 | 0.08 | 200 | 4f7c7f7d2a7c7a |
| 12 | DN12-TDF-200 | 双面镀镍 | 0.12 | 200 | 37040705520401 |
| 12 | 12-TDF-200 | 不锈钢 | 0.12 | 200 | 3d0e0d0f580e0b |
产品清单 [荷重 ]
| A 直径 (mm) | 型号 | 材料 | 材料厚度 (mm) | 荷重 (g) | C 高度 (mm) |
|---|---|---|---|---|---|
| 8 | 8-TDF-240 | 不锈钢 | 0.08 | 240 | 605350520553555352 |
| 9 | DN9-TDF-240 | 双面镀镍 | 0.08 | 240 | 576467653264626461 |
| 9 | 9-TDF-240 | 不锈钢 | 0.08 | 240 | 3c0f0c0e590f090f08 |
| 10 | 10-TDF-240 | 不锈钢 | 0.1 | 240 | 1d2e2d2f782e282e2e |
| 12 | 12-TDF-240 | 不锈钢 | 0.12 | 240 | 300300025503060301 |
产品清单 [荷重 ]
| A 直径 (mm) | 型号 | 材料 | 材料厚度 (mm) | 荷重 (g) | C 高度 (mm) |
|---|---|---|---|---|---|
| 6 | 6-TDF-280 | 不锈钢 | 0.08 | 280 | 4c7f7c7e297f797f7e |
| 7 | 7-TDF-280 | 不锈钢 | 0.08 | 280 | 0d3e3d3f683e393e35 |
| 8 | DN8-TDF-280 | 双面镀镍 | 0.08 | 280 | 487b787a2d7b7d7b7e |
| 8 | SG8-TDF-280 | 单面镀金 | 0.08 | 280 | 142724267127212723 |
| 8 | 8-TDF-280 | 不锈钢 | 0.08 | 280 | 516261633462646264 |
| 9 | DN9-TDF-280 | 双面镀镍 | 0.08 | 280 | 46757674237570 |
| 9 | 9-TDF-280 | 不锈钢 | 0.08 | 280 | 5f6c6f6d3a6c6a6c66 |
| 10 | DN10-TDF-280 | 双面镀镍 | 0.1 | 280 | 5d6e6d6f386e686e68 |
| 10 | SG10-TDF-280 | 单面镀金 | 0.1 | 280 | 63505351065056505b |
| 10 | 10-TDF-280 | 不锈钢 | 0.1 | 280 | 0e3d3e3c6b3d3b3d3b |
| 12 | DN12-TDF-280 | 双面镀镍 | 0.12 | 280 | 330003015600050001 |
| 12 | 12-TDF-280 | 不锈钢 | 0.12 | 280 | 5b686b693e686d6869 |
产品清单 [荷重 ]
| A 直径 (mm) | 型号 | 材料 | 材料厚度 (mm) | 荷重 (g) | C 高度 (mm) |
|---|---|---|---|---|---|
| 5 | DN5-TDF-300 | 双面镀镍 | 0.06 | 300 | 15262527702621262c |
| 5 | 5-TDF-300 | 不锈钢 | 0.06 | 300 | 41727173247274 |
| 6 | DN6-TDF-300 | 双面镀镍 | 0.08 | 300 | 4a797a782f797f |
| 6 | SG6-TDF-300 | 单面镀金 | 0.08 | 300 | 0c3f3c3e693f393f3e |
| 6 | 6-TDF-300 | 不锈钢 | 0.08 | 300 | 556665673066606667 |
| 7 | DN7-TDF-300 | 双面镀镍 | 0.08 | 300 | 2b181b194e181f1812 |
| 7 | 7-TDF-300 | 不锈钢 | 0.08 | 300 | 22111210471117 |
| 8 | 8-TDF-300 | 不锈钢 | 0.08 | 300 | 467576742375737571 |
| 9 | SG9-TDF-300 | 单面镀金 | 0.08 | 300 | 0a393a386f393f3933 |
| 10 | SG10-TDF-300 | 单面镀金 | 0.1 | 300 | 487b787a2d7b7d7b71 |
产品清单 [荷重 ]
| A 直径 (mm) | 型号 | 材料 | 材料厚度 (mm) | 荷重 (g) | C 高度 (mm) |
|---|---|---|---|---|---|
| 12 | 12-TDF-340 | 不锈钢 | 0.12 | 340 | 122122207721242127 |
产品清单 [荷重 ]
| A 直径 (mm) | 型号 | 材料 | 材料厚度 (mm) | 荷重 (g) | C 高度 (mm) |
|---|---|---|---|---|---|
| 6 | 6-TDF-350 | 不锈钢 | 0.08 | 350 | 271417154214121413 |
| 7 | 7-TDF-350 | 不锈钢 | 0.08 | 350 | 1b282b297e282e282e |
| 8 | DN8-TDF-350 | 双面镀镍 | 0.08 | 350 | 52616260376167616a |
| 8 | SG8-TDF-350 | 单面镀金 | 0.08 | 350 | 32010200570107010b |
| 8 | 8-TDF-350 | 不锈钢 | 0.08 | 350 | 2f1c1f1d4a1c1a1c17 |
| 9 | DN9-TDF-350 | 双面镀镍 | 0.08 | 350 | 5f6c6f6d3a6c69 |
| 9 | 9-TDF-350 | 不锈钢 | 0.08 | 350 | 5d6e6d6f386e6b6e6f |
| 10 | DN10-TDF-350 | 双面镀镍 | 0.1 | 350 | 2e1d1e1c4b1d1b1d19 |
| 10 | SG10-TDF-350 | 单面镀金 | 0.1 | 350 | 20131012451316 |
| 10 | 10-TDF-350 | 不锈钢 | 0.1 | 350 | 576467653264626460 |
| 12 | DN12-TDF-350 | 双面镀镍 | 0.12 | 350 | 152625277026232620 |
| 12 | 12-TDF-350 | 不锈钢 | 0.12 | 350 | 576467653264616462 |
产品清单 [荷重 ]
| A 直径 (mm) | 型号 | 材料 | 材料厚度 (mm) | 荷重 (g) | C 高度 (mm) |
|---|---|---|---|---|---|
| 6 | SG6-TDF-400 | 单面镀金 | 0.08 | 400 | 2d1e1d1f481e181e15 |
| 6 | 6-TDF-400 | 不锈钢 | 0.08 | 400 | 251615174016101612 |
| 7 | SG7-TDF-400 | 单面镀金 | 0.08 | 400 | 0a393a386f393c |
| 7 | 7-TDF-400 | 不锈钢 | 0.08 | 400 | 2e1d1e1c4b1d1b1d16 |
| 8 | DN8-TDF-400 | 双面镀镍 | 0.08 | 400 | 645754560157525757 |
| 8 | 8-TDF-400 | 不锈钢 | 0.08 | 400 | 300300025503060303 |
| 10 | DN10-TDF-400 | 双面镀镍 | 0.1 | 400 | 330003015600050002 |
| 10 | SG10-TDF-400 | 单面镀金 | 0.1 | 400 | 1a292a287f292c2929 |
| 10 | 10-TDF-400 | 不锈钢 | 0.1 | 400 | 46757674237573757f |
| 12 | SG12-TDF-400 | 单面镀金 | 0.12 | 400 | 291a191b4c1a1f1a1e |
| 12 | 12-TDF-400 | 不锈钢 | 0.12 | 400 | 231013114610151015 |
产品清单 [荷重 ]
| A 直径 (mm) | 型号 | 材料 | 材料厚度 (mm) | 荷重 (g) | C 高度 (mm) |
|---|---|---|---|---|---|
| 6 | A6-TDF-400 | 不锈钢 | 0.08 | 450 | 14272426712721272c |
| 8 | SG8-TDF-450 | 单面镀金 | 0.08 | 450 | 427172702771747175 |
| 8 | 8-TDF-450 | 不锈钢 | 0.08 | 450 | 3a090a085f090c090f |
| 9 | SG9-TDF-450 | 单面镀金 | 0.08 | 450 | 2d1e1d1f481e1b1e15 |
| 10 | 10-TDF-450 | 不锈钢 | 0.1 | 450 | 467576742375707575 |
| 15.2 | DN15.2-TDF-450 | 双面镀镍 | 0.12 | 450 | 576467653264606462 |
产品清单 [荷重 ]
| A 直径 (mm) | 型号 | 材料 | 材料厚度 (mm) | 荷重 (g) | C 高度 (mm) |
|---|---|---|---|---|---|
| 8 | 8-TDF-550 | 不锈钢 | 0.08 | 550 | 516261633462676269 |
| 10 | 10-TDF-550 | 不锈钢 | 0.1 | 550 | 56656664336561 |

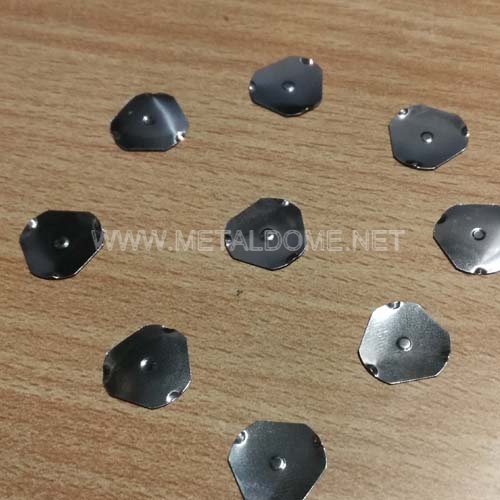

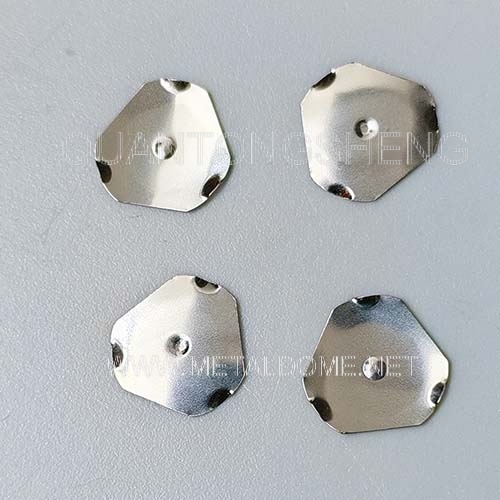

产品展示
不同材料比较:
| 功能\材料 | 不锈钢 | 不锈钢(双面镀镍) | 不锈钢(单面镀金) |
|---|---|---|---|
| 表面处理 | 无 | 双面镀镍 | 先双面镀镍,再单面镀金 |
| 耐腐蚀 | 一般 | 比较好 | 好 |
| 导电性能 | 一般 | 比较好 | 好 |
| 电阻 | 小于100欧姆 | 小于1欧姆 | 小于0.1欧姆 |
| 适用行业 | 消费电子 | 工业、仪器、设备 | 汽车、航空、医疗、银行 |
| 成本 | 一般 | 高 | 非常高 |
若最终的产品对弹片的阻值要求比较高,建议使用不锈钢(双面镀镍)或者不锈钢(单面镀金)材料。
使用方法
弹片测试时,请注意一些事项如下:
- 安装弹片放置工作槽位时,确保弹片放置的工作槽位在一个平整的平面上。
- 弹片安装过程中,尽量不要用手指按弹片。若是用手指按过的弹片,尽量不要用于产品上。
- 弹片安装的工作槽位需要预留多余的空间,避免弹片受压变形时导致弹片向外延展,若余量不足导致弹片受压变形而影响弹片正常的使用寿命。
- 使用弹片不要总是按压弹片,避免造成失灵或者损坏,按键频率更不要太快,一般在3~5s一次不要低于这个数。
- 弹片不能长期侵泡在水中,在水中时间久了表面会行成一层氧化膜,影响导电。
- 弹片寿命测试时,建议使用球型硅胶头,避免测试过程中受压导致弹片破损。
- 弹片压力测试时,需要根据产品规格书要求进行测量,检测压力时先预先释放弹片的应力,先预按10次后再进行压力检测。压力测试头有规定要求,产品规格书有测试要求。
- 弹片使用时,尽量使用同一批次弹片,避免不同批次弹片混合使用。
产品简介
金属弹片 ( 又称锅仔片或metal dome, snap dome ) , ( 因为其开关像倒扣过来的锅,故俗称 锅仔片, 或' 锅子片' ) , 英文 metal dome , 采用不锈钢制成, 是开关上的一个重要组成部分,借助于金属弹片的的导通性,在使用者和产品之间起到一个优质的开关的作用。同时,利用金属弹片的稳定回弹力(按下后自动复位),其特点超长的寿命,给使用者提供优质的触觉反馈。金属弹片所使用的材料比较薄 ( 通常使用 0.05mm ~ 0.15mm ) 不锈钢钢带( 钢材牌号通常使用301或者304 ),金属弹片是开关上的一个重要的组成部分。
金属弹片主要应用于薄膜开关、接触开关、PCB板、FPC板,医疗器械等产品中。金属弹片的工作原理:薄膜按键上的金属弹片位于PCB板上的导电部位( 大部分位于线路板上的金手指上方 ),当受到按压时,弹片的中心点下凹,接触到PCB上的线路,从而形成回路,电流通过,整个产品就得以正常工作。
弹片采用进口不锈钢材料,此材料含碳量低(0.08%),抗氧化度高, 本产品品质优良,性能好。产品通过SGS认证,提供可靠的质量保证,符合欧盟REAH法规和RoHS指令,产品符合环保要求。
行业应用
广泛应用于手机、数码相机、电话、MP3以及其它数码产品等,金属弹片(锅仔片)是在生活中无处不在的,比如您的手机按键,做饭的电磁炉按键、各类家用电器、各种健身电子器材、各类电器、电子设备、仪表仪器等。各类行业应用仅罗列常用用途如下:
- 各类遥控器:如门禁密码锁、电子密码器、ATM机、数据采集器、金属键盘、保险箱、手机、电子秤、POS机等
- 各类键盘:如电视遥控器、空调遥控器、工业设备遥控器、汽车遥控钥匙等。
- 各类电器、电子玩具、健身电子器材:如跑步机、电饭煲、微波炉、洗衣机、电磁炉、VCD/DVD、电视机、MP3、录音笔、电子手表、蓝牙音箱等。
- 各类电子设备、仪表、仪器、医疗设备及仪表:如电子压力计、电子血压计、电子血糖计等。
简体中文
繁體中文
English
